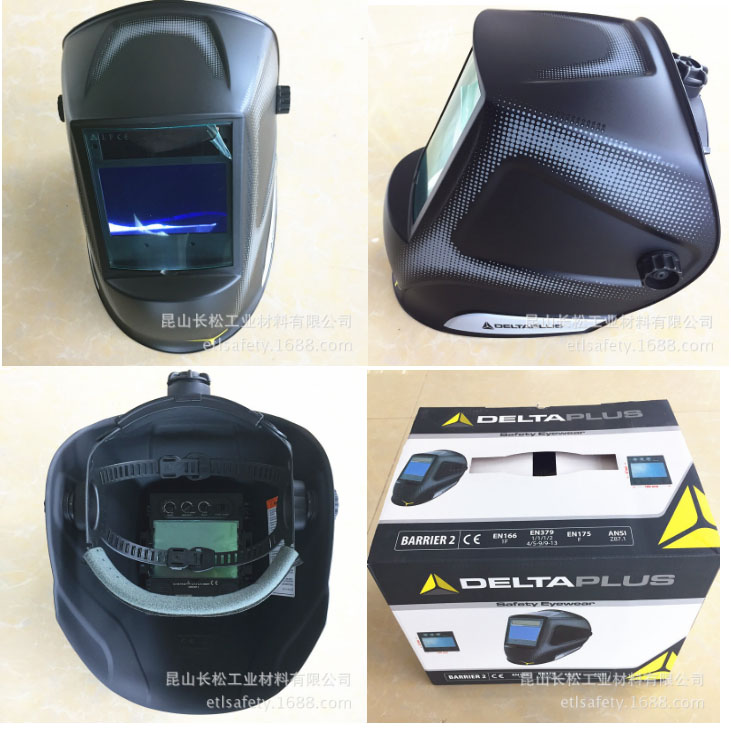

代尔塔 自动变光电焊面屏

品名：自动变光电焊面屏

产品型号：BARRIER (1.01.505)

品牌：代尔塔DELTAPLUS

尺寸：均一

颜色：蓝色

材料：聚碳酸酯材质，LCD液晶显示过滤器

描述：自动变光电焊面屏。PC镜片,带有吸汗带,棘轮式可调节头带,太阳能充电功能，可替换电池。100 x 60毫米。

遮光量(亮态): 4级遮光量(暗态): 9-13级,可调节

开关时间: 亮态-暗态：≤0.000033秒

暗态-亮态：0.1-1秒

使用温度: -5°C至+55°C

使用说明：

BARRIER可防护焊接时辐射出的紫外线和红外线，对头部和眼部进行全面保护。遮光量可调节：亮态4级至暗态9-13级，适用于多种焊接工作,但不能用于氧乙炔切割（焊枪）或激光焊接。

-使用前，谨记须仔细阅读并严格遵循以下步骤，否则会造成眼部严重损伤。

（1）产品检查：在第一次使用自动变光电焊面屏时，必须进行以下工作：

- 仔细检查产品外观及标识。确认产品为代尔塔集团制造，头盔标有BARRIHL，并配备标有BARRILQ的LCD滤光器；

- 仔细观察产品，确认无任何损坏，包括LCD滤光器的内外表面，其日光传感器，头盔的壳体和固紧配件，均不能出现损坏情况；

- 确认产品的整体及其配件均安装到位，处于备用状态（见附图）；

- 检查产品的功能情况，为了测试产品功能，应使其尽可能地靠近电弧；此时头盔将会自动地从浅色度过渡至深色度，

否则，表明它很可能已经损坏；

- 使用前，请取下保护屏的保护薄膜。

如果发现产品存在异常情况，请与制造商联系。

（2）产品安装：如面屏未安装，请参考附加安装图。产品必须安装到位（避免遗漏任何部件未安装）。

- 安装头箍；

- 正确安装LCD滤光器。BARRIER型号头盔配备的是BARRILQ液晶滤光器；

- 用于固紧LCD滤光器的螺丝必须拧装牢固。请不要使用滤光器安装不良的头盔；

- 保护屏必须安装于焊接头盔内，LCD滤光器前；LCD滤光器的外表面（即日光传感器侧）不能直接与焊弧发生接触。

可以借助于头箍的小轮（通过按压和旋转）来调整头箍，以便达到适合您头部轮廓的固紧力

（3）BARRIHL头盔的调节：可借助头箍的棘轮（通过按压和旋转）调节头箍，至适合使用者头部轮廓大小。使用前请试戴头盔。为了更好的调节视野，也可调节位于头箍右侧螺丝下面凸销的位置。

（4） BARRILQ型LCD滤光器的调节：LCD滤光器配备了三个调节钮，必须根据工作条件适当地调节，以达到头盔最佳防护性能。这三个调节钮所对应的功能分别是色度状态深浅调节，切换时间和敏感度的调节。

禁用：

禁止在面罩适用范围以外的情况下使用本产品。

- 最短寿命：3000 小时使用时间；

- 如保护屏损坏（刮擦/裂缝），应更换保护屏（型号BARRIPPIN）。在重新安装保护屏之前，请取下保护薄膜；

- 在使用过程中，如果LCD 滤光器不能够从浅色度切换至深色度，或在焊接过程中无反应，或滤光器闪烁和/或不稳定，

或滤光器能够从浅色度切换至深色度但接着又重新返回至浅色度，则LCD 滤光器可能已经损坏。应禁止使用并联系制造

商，立即更换；

- 在使用过程中，如果LCD 滤光器破碎，或再也不能从浅色度过渡至深色度，请立即更换；

- 禁止使用已损坏的滤光器；

- 禁止对本产品进行任何的改造，只能使用专门为之设计的零配件。更多详情，请与制造商联系；

- 保持工作处清洁；混乱拥挤的作业场所可能会引起事故；

- 操作场所的照明度必须足够；必须保持干燥，避免潮湿，无易燃气体或易燃液体；

- 操作过程中必须穿戴合适的焊工服、焊工手套和防滑鞋。避免佩戴首饰，服装必须穿牢，拉链必须拉紧；

- 禁止让儿童接触面罩；

- 请仔细阅读使用说明和产品上所有标识。

储存说明：将面屏存于原包装中，置于清洁、凉爽、干燥处。

清洗/保养说明：

- 保持光电元件整洁干净；

- 焊接操作之后，应检查保护屏，必要时用软布擦拭，或用无腐蚀性清洁剂清洁；避免使用磨损镜片的布擦保护屏；

- 面罩应定期由合格人员进行检查。

每次使用之后，将保护屏放回面屏。避免直接擦拭LCD滤光器；保护屏则可以用干净柔软的布醮上酒精进行清洁。

性能 :

本焊接面罩符合欧洲89/686 指令要求，符合人体工程学原理，安全无害，佩戴舒适，通风透气， 并符合以下欧洲标准：

EN175：1997（BARRIER 面罩），EN166：2001（保护屏BARRIPP和BARRIBP）和EN379（BARRILQ 自动调节色度液晶显示过滤器）。

型号BARRILQ 液晶显示过滤器特点：

色度：- 浅色度：4，- 深色度：9至13可调节，切换速度：≤ 0.000033秒（从浅色度过渡至深色度），切换时间：≤ 0.1至1秒，LCD过滤器屏上标识含义：4 / 9-13 DELTA 1 / 3 / 3 /3

4: 表示浅色度

9: 深色度（最为清晰的状态），范围1

13: 深色度，范围2

DELTA: 代尔塔集团企业识别

1: 光学等级（1＝高级别）

3: 光的扩散等级

3: 在可见光中的传输系数变量的等级

3：光线传输的角度特性等级
